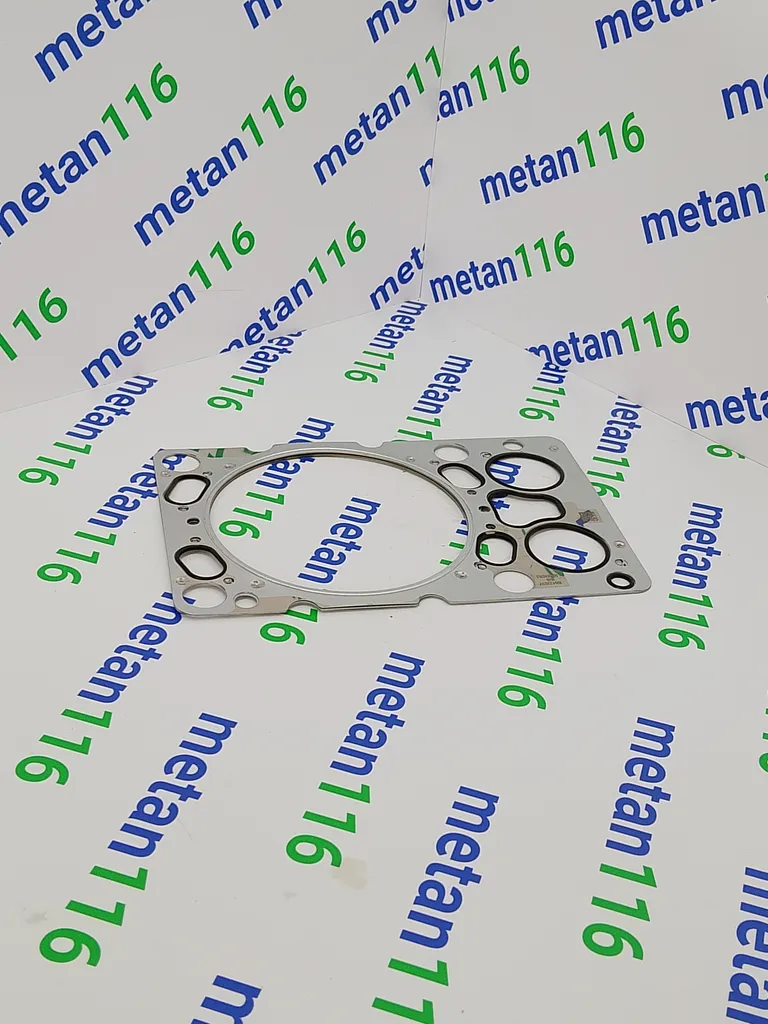

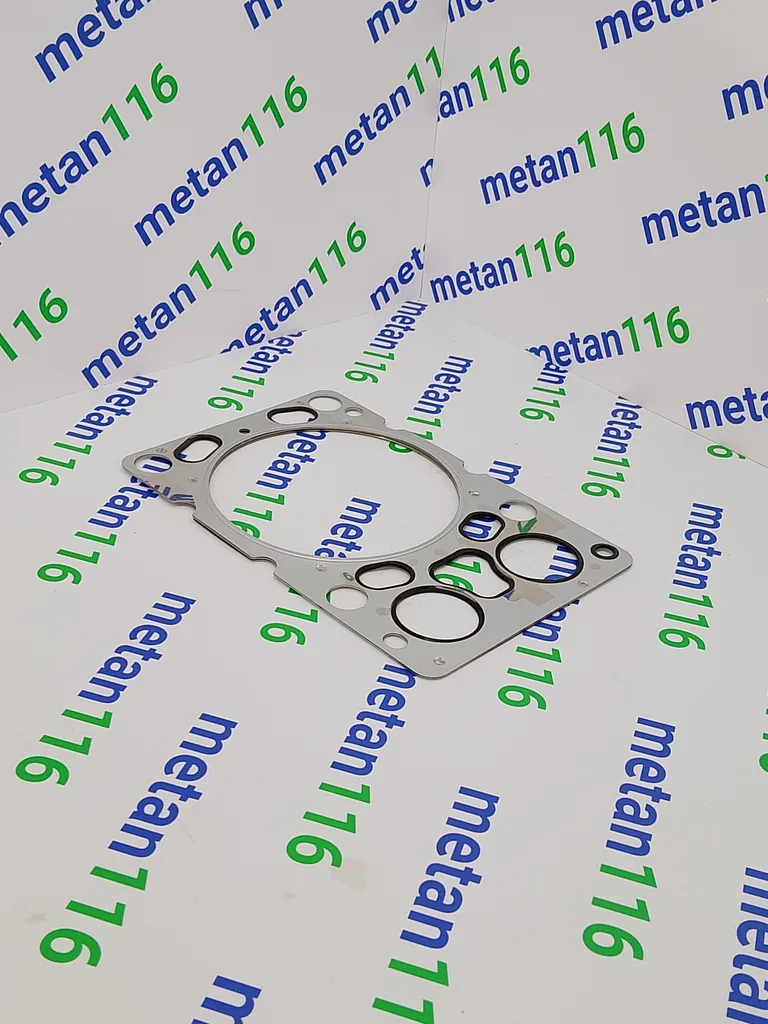

Прокладка головки блока цилиндров Weichai 1004220117 для WP12NG

Прокладка головки блока цилиндров Weichai 1004220117 — уплотнительная деталь соединения блока цилиндров и головки блока двигателя. В каталогах Weichai для этой позиции используется обозначение Cylinder Head Gasket. Артикул 1004220117 относится к деталям двигателя и встречается в каталогах запчастей Weichai как прокладка головки цилиндров.

Для данной карточки заявлена применяемость к Weichai WP12NG. Отдельные каталоги запчастей также указывают 1004220117 для двигателей WP12 и WP13, а специализированные предложения по газовым двигателям связывают номер с WP12NG/WP13/WP13NG. Поэтому при заказе следует проверять не только семейство двигателя, но и его конкретную модификацию и каталожный номер установленной детали.

Назначение детали

Прокладка ГБЦ устанавливается в месте соединения головки блока цилиндров с блоком двигателя. Её задача — обеспечить герметичность сопряжения при работе двигателя и разделить внутренние каналы двигателя в зоне головки блока.

В зависимости от конструкции двигателя в зоне головки блока проходят каналы газов, охлаждающей жидкости и моторного масла. Поэтому состояние прокладки непосредственно связано с герметичностью соответствующих полостей. При демонтаже головки блока старая прокладка не должна повторно устанавливаться без соответствующего разрешения производителя двигателя.

Каталожная идентификация

Связь артикула 1004220117 прокладки головки цилиндра с номерами 1004329208 и 1005000997 подтверждается несколькими каталогами оригинальных запчастей Weichai.

Применяемость

Для артикула 1004220117 подтверждается применение в двигателях семейства Weichai WP12 и WP13; отдельные российские каталоги прямо указывают эту деталь для WP12NG. В связи с различиями между модификациями двигателей подбор следует выполнять по каталожному номеру и конкретному исполнению силового агрегата.

• Weichai WP12NG — применяемость указана в специализированных каталогах;
• Weichai WP12 — номер 1004220117 встречается в каталогах прокладок ГБЦ;
• Weichai WP13 — номер 1004220117 указан непосредственно в составе группы головки блока цилиндров;
• для конкретной модификации двигателя необходима проверка каталожного номера.

Наличие номера 1004220117 в каталогах WP12 и WP13 не означает автоматическую совместимость со всеми модификациями этих двигателей. При подборе для Вейчай необходимо сопоставлять именно исполнение двигателя и номер детали.

Положение в узле двигателя

Прокладка располагается между головкой блока цилиндров и блоком цилиндров. Она относится к деталям группы головки блока цилиндров. В каталогах WP13 позиция 1004220117 непосредственно включена в состав Cylinder Head Group как Cylinder Head Gasket.

При ремонте головки блока качество сопряжения поверхностей имеет принципиальное значение. Перед установкой новой прокладки необходимо соблюдать требования документации соответствующего двигателя по подготовке поверхностей, установке головки блока и затяжке крепежа.

Особенности подбора

Основным идентификатором данной детали является артикул 1004220117. При поиске по каталогам также используются номера 1004329208 и 1005000997. Такие номера встречаются в каталогах и торговых системах как дополнительные обозначения этой позиции, поэтому их можно использовать при перекрёстном поиске детали.

Нельзя определять взаимозаменяемость только по совпадению названия «прокладка ГБЦ» или по внешнему сходству. Для корректного подбора необходимо сопоставить каталожный номер, модель двигателя и его конкретную модификацию.

Связь с номерами в каталогах

В каталогах Weichai номер 1004220117 непосредственно обозначен как прокладка головки цилиндра. Для номера 1004220117 одновременно указаны 1004329208 и 1005000997, что позволяет использовать эти обозначения для проверки соответствия при поиске запчасти.

Что проверить перед заменой

• каталожный номер установленной прокладки;
• модель двигателя — в данной карточке WP12NG;
• конкретную модификацию двигателя;
• соответствие дополнительных номера из каталога;
• состояние сопрягаемых поверхностей блока и головки блока после демонтажа.

Если на установленной детали указан номер 1004220117, его следует использовать как основной идентификатор при подборе. Если на детали или в документации указан другой номер, его необходимо сопоставить с каталогом конкретной модификации двигателя, а не считать заменой только по одинаковому назначению.
